4P DC1000V 40A 6KA DC miniatyrbrytare

GREENWATT är specialiserat på tillverkning av 4P DC1000V 40A 6KA DC miniatyrbrytare, designad speciellt för solcellssystem (PV) och högspänningsmiljöer för DC-kraftdistribution. Denna produkt har en märkspänning på 1000V DC, en märkström på 40A och en kortslutningsbrytningskapacitet på 6KA. Genom att kombinera 4P-strukturen med serie- och parallellkopplingar mellan elektroderna, löser den effektivt bågsläckningsutmaningen med DC-kretsar som saknar naturliga nollkorsningspunkter, vilket ger tillförlitligt kortslutnings- och överbelastningsskydd för din DC-utrustning, växelriktare och energilagringsskåp.

Produktens kärntekniköversikt

I moderna likströmsdistributionssystem ställer de ökande spänningsnivåerna högre krav på strömbrytarnas ljusbågssläckningsförmåga. 4P DC1000V 40A 6KA DC miniatyrbrytare har en modulär design som möjliggör flexibla ledningskonfigurationer genom sin 4-poliga (4P) fysiska struktur.

Application Logic i 1000V DC-system

Eftersom likström inte har en naturlig nollgenomgångspunkt som växelström, är det extremt svårt att avbryta högspänningsbågar. Denna GREENWATT-strömbrytare rekommenderar att du använder 2P-serien eller specifika parallella kabelkonfigurationer. Genom att använda två eller flera poler av 4P-strömbrytaren i serie kan det elektriska spelet i ljusbågssläckningskammaren ökas, och därigenom uppnå ett säkert avbrott under 1000V DC högspänning. Denna konfiguration används ofta i medelstora energilagringssystem och högspänningslikströmsdistributionsskåp.

Dubbelt överbelastnings- och kortslutningsskydd

Överbelastningsskydd: När kretsströmmen överstiger märkvärdet 40A under en längre period, kommer det interna termiska elementet att utlösa utlösning.

Kortslutningsskydd: 4P DC1000V 40A 6KA DC miniatyrbrytare har en brytkapacitet på 6KA, vilket innebär att den snabbt kan koppla bort den fysiska länken när den stöter på en enorm momentan kortslutningsström, vilket förhindrar att kablar och växelriktare skadas av hög temperatur.

kopplingsschema:

Kabelschema och installationsguide

1000V 2P konfigurationsprincip

För att garantera säkerheten i 1000V högspänningsmiljöer, konfigurerar användare vanligtvis om 4P DC1000V 40A 6KA DC miniatyrbrytare. Till exempel är två poler seriekopplade som den positiva terminalen, och de andra två är seriekopplade som den negativa terminalen. Denna metod utnyttjar det stora utrymmet hos 4P-enheten, förbättrar den övergripande isoleringsnivån och säkerställer robust drift i 1000V DC-miljöer.

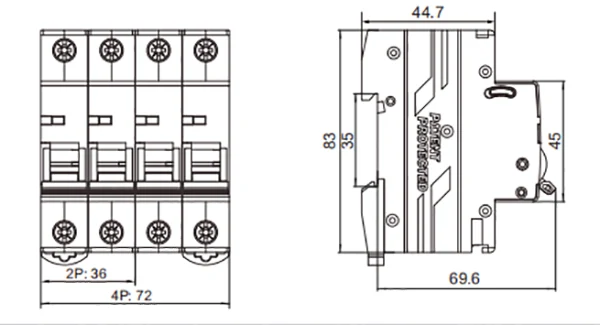

Fysisk design och installation

Kompakt layout: Även med 4P-strukturen har GREENWATT optimerat storleken, vilket minskat utrymmet i distributionslådan.

Standardskena: Kompatibel med standard 35 mm DIN-skena; installationen kräver helt enkelt att man snäpper in och drar åt terminalerna.

FAQ

F: Kan en 4P-brytare anslutas till ett 1000V-system med endast 2P-anslutningar?

S: Det rekommenderas inte. För en 4P DC1000V 40A 6KA DC dvärgbrytare, för att uppnå en säker ljusbågssläckningsspänning på 1000V, delas spänningsbelastningen vanligtvis genom att ansluta terminalerna i serie. Se det specifika kopplingsschemat för drift.

F: Är en 6KA-brytkapacitet tillräcklig för ett solcellssystem?

S: I de flesta bostads- och medelstora kommersiella och industriella solcellssystem är en 6KA kortslutningsbrytningskapacitet tillräcklig för att täcka dess förväntade kortslutningsströmnivå och effektivt skydda nedströms känslig utrustning.

F: Stöder den här produkten OEM eller anpassning?

A: Ja. Förutom standard 4P 1000V 40A 6KA DC miniatyrbrytare, kan GREENWATT även tillhandahålla skräddarsydda lösningar enligt dina tekniska krav.
